Außenmaß: 580mm X 375mm, Profil Klein f-SD, geschraubt
100,95 €
Inhalt:
1 Stück
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktnummer:
002194
Hersteller:
Super-Dicht
Produktinformationen "Außenmaß: 580mm X 375mm, Profil Klein f-SD, geschraubt"
Bild 1: So sehen Sie das Profil im Originalzustand als Beispielmuster

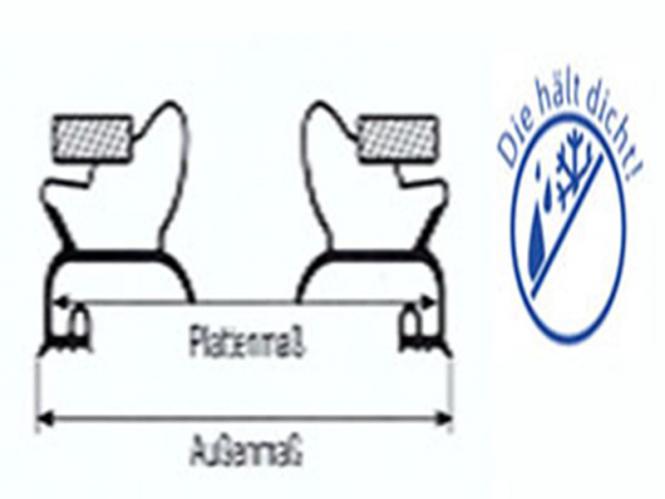

Bild 2: Die Grafik zeigt die Kühlschrankdichtung von der Draufsicht (Geometrie) mit dem innenliegenden Magneten der eingebettet in einer Hohlkammer liegt. (Schraffiertes Rechteck)

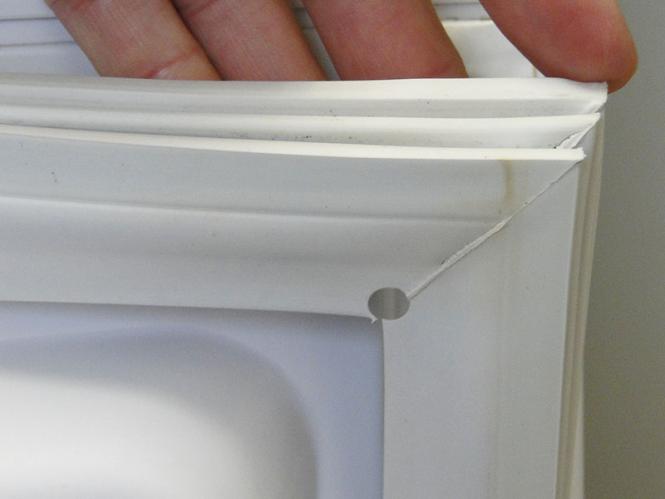

Bild 3: Die geschraubte Kühlschrankdichtung ziehen Sie im Eckbereich vorsichtig herraus um das Außenmaß zu ermitteln.

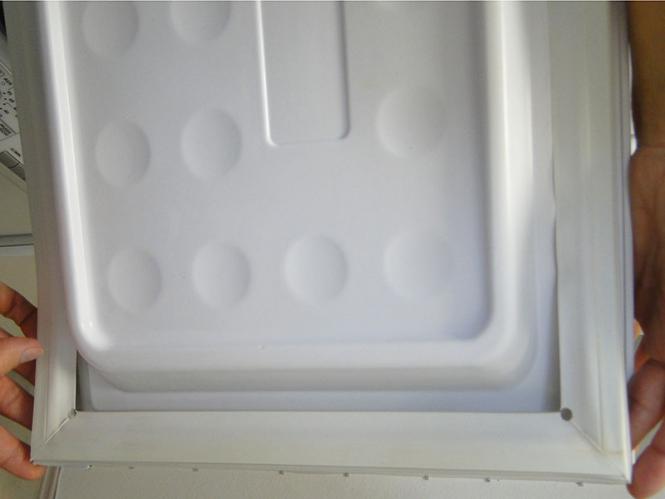

Bild 4: An beiden Eckenden gleichzeitig die Dichtung herrausziehen um umlaufend zu messen.
Bild 5: Die Ansicht des Originaldichtungsrahmen wird jetzt gemessen, die kurze und lange Seite des Kühlschrankdichtungsrahmens. Unbedingt beachten das Sie immer die aüßeren Eckpunkte des Rahmens messen.

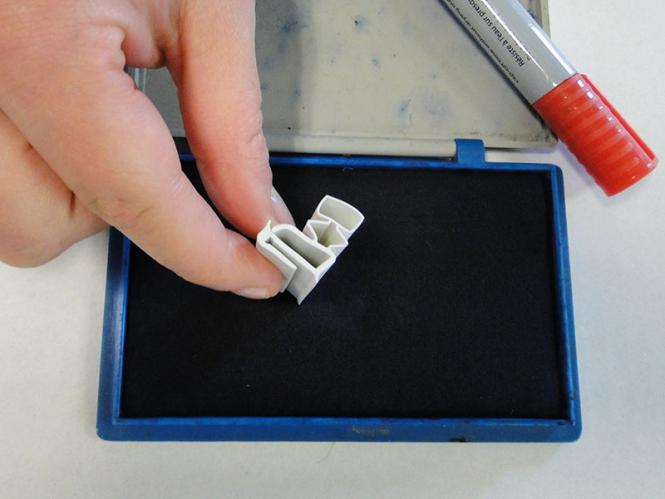

Bild 6: Die Originalkühlschrankdichtung einmal sauber durchschneiden. Den Dichtungsquerschnitt auf ein Stempelkissen drücken, falls keins zur Hand ist, ein Filzstift nehmen um das Profil einzufärben und dann auf unseren Vordruck übertragen.

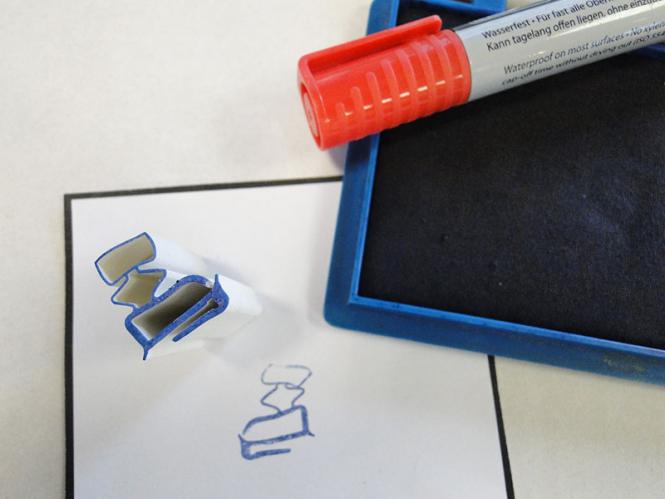

Bild 7: Der Stempelabdruck ist somit erkennbar falls der Stempelabdruck unklar ist bitte in das Feldern mehere Abdrücke abstempeln.
Bild 2: Die Grafik zeigt die Kühlschrankdichtung von der Draufsicht (Geometrie) mit dem innenliegenden Magneten der eingebettet in einer Hohlkammer liegt. (Schraffiertes Rechteck)
Bild 3: Die geschraubte Kühlschrankdichtung ziehen Sie im Eckbereich vorsichtig herraus um das Außenmaß zu ermitteln.
Bild 4: An beiden Eckenden gleichzeitig die Dichtung herrausziehen um umlaufend zu messen.
Bild 5: Die Ansicht des Originaldichtungsrahmen wird jetzt gemessen, die kurze und lange Seite des Kühlschrankdichtungsrahmens. Unbedingt beachten das Sie immer die aüßeren Eckpunkte des Rahmens messen.
Bild 6: Die Originalkühlschrankdichtung einmal sauber durchschneiden. Den Dichtungsquerschnitt auf ein Stempelkissen drücken, falls keins zur Hand ist, ein Filzstift nehmen um das Profil einzufärben und dann auf unseren Vordruck übertragen.
Bild 7: Der Stempelabdruck ist somit erkennbar falls der Stempelabdruck unklar ist bitte in das Feldern mehere Abdrücke abstempeln.
