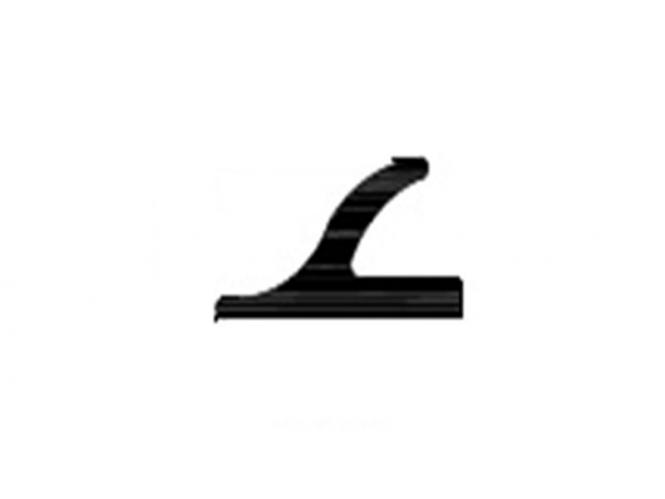

Kühlschrankdichtung Santoro

Höhe über alles: 13mm, Breite über alles: 24,5 mm, wird eIngebaut von

Hier finden Sie den passenden Kleber






Vergleiche Deine Originianldichtung mit Simba folge der Anleitung.

ACHTUNG: Profil nicht bestellbar, bitte unsere Anleitung folgen für Ihren Rahmen

Bild 1: So sehen Sie das Profil im Originalzustand als Beispielmuster
Bild 2: Die Grafik zeigt die Kühlschrankdichtung von der Draufsicht (Geometrie) mit dem innenliegenden Magneten der eingebettet in einer Hohlkammer liegt. (Schraffiertes Rechteck)
Bild 3: Die geschraubte Kühlschrankdichtung ziehen Sie im Eckbereich vorsichtig herraus um das Außenmaß zu ermitteln.
Bild 4: An beiden Eckenden gleichzeitig die Dichtung herrausziehen um umlaufend zu messen.
Bild 5: Die Ansicht des Originaldichtungsrahmen wird jetzt gemessen, die kurze und lange Seite des Kühlschrankdichtungsrahmens. Unbedingt beachten das Sie immer die aüßeren Eckpunkte des Rahmens messen.
Bild 6: Die Originalkühlschrankdichtung einmal sauber durchschneiden. Den Dichtungsquerschnitt auf ein Stempelkissen drücken, falls keins zur Hand ist, ein Filzstift nehmen um das Profil einzufärben und dann auf unseren Vordruck übertragen.
Bild 7: Der Stempelabdruck ist somit erkennbar falls der Stempelabdruck unklar ist bitte in das Feldern mehere Abdrücke abstempeln.





Bild 1: Schneiden Sie Ihre Dichtung einmal mit einer Schere durch.



Bild 2: Jetzt können Sie Ihren Dichtungsquerschntt mit den abgebildeten Profilen vergleichen, so finden Sie Ihre Originaldichtung.



Bild 3: Sie haben die Möglichkeit Ihren Rahmen sauber druchzuschneiden und den Querschnitt auf ein Stempelkissen zu drücken und danach die Stempelabdrücke auf die vorgesehen Kästchen zu übertragen. Wenn die Stempelabdrücke nicht so gelungen sind bitte ein, zwei weitere Abdrücke machen.



Bild 4: Um die Kühlschrankdichtung genau zu messen nehmen Sie einen Zollstock oder Bandmaß um die genauen Außenmaße der steckbaren Dichtung zu ermitteln die von Mitte zu Mitte der Eckbereiche die durch ein Schweißnaht gekennzeichnet sind. Messen Sie jetzt die lange Seite, siehe wie auf dem Foto mit dem Zollstock gemessen.



Bild 5: Von Mitte zu Mitte der Eckbereiche die durch ein Schweißnaht gekennzeichnet sind, messen Sie die kurze Seite, siehe wie auf dem Foto mit dem Zollstock gemessen.



Bild 6: Die Grafik und die Fotoansichten der Kühlschrankdichtungen gibt Ihnen die Möglichkeit zu erkennen wie Sie genau Ihren passenden Rahmen abmessen sollten. Das wichtigste Maß ist das Steckmaß, der Mittelpunkt des Steckankers danach wird der fertige Rahmen geschweißt und das Außenmaß ergibt sich dann das Steckmaß.


So finden Sie Ihren richtigen Rahmen mit einer Beispielberechnung: lange Seite Außenmaß 375mm x kurze Seite Außenmaß 290mm. Ganz Wichtig: immer in Millimeter Angaben messen am besten auch eine weitere Person hinzuziehen um das Außenmaß noch einmal kontrolliert zu prüfen. (Vier Augen sehen mehr als zwei Augen)

Bild 7: Unsere Beispiele zeigen Ihnen das der Austausch der Kühlschrankdichtung sich lohnt. Die Kühlschrankdichtung einfach abmessen nach unseren Beispielen.




1. Kühlschrankdichtung sauber durchschneiden.
2. Dichtungsquerschnitt auf ein Stempelkissen drücken.
3. oder Dichtungsquerschnitt mit dem Filzstift einfärben.
4. Querschnitt sauber in einen der Kästen abstempeln.





Beispielberechnung: für unseren Kunden: Wichtig alle Maße in Milimeterangaben!
Menge: 1 Rahmen

lange Seite in mm
Außenmaß
375mm

X
kurze Seite in mm
Außenmaß
290mm
----------------------------------------------------------------------------------------------------------------------------

Ihr geschraubter Kühlschrankdichtungsrahmen:
Stempelabdruck des Profilquerschnittes Ihres Rahmens:..........................


Menge/Anzahl:..................................................

lange Seite in mm......................................
Außenmaß

X

kurze Seite in mm........................................
Außenmaß

----------------------------------------------------------------------------------------------------------------------------

Ihr geschraubter Kühlschrankdichtungsrahmen:
Stempelabdruck des Profilquerschnittes Ihres Rahmens:..........................


Menge/Anzahl:..................................................

lange Seite in mm......................................
Außenmaß

X

kurze Seite in mm........................................
Außenmaß

----------------------------------------------------------------------------------------------------------------------------

Ihr geschraubter Kühlschrankdichtungsrahmen:
Stempelabdruck des Profilquerschnittes Ihres Rahmens:..........................


Menge/Anzahl:..................................................

lange Seite in mm......................................
Außenmaß

X

kurze Seite in mm........................................
Außenmaß


Ganz Wichtig: immer in Millimeter Angaben messen am besten auch eine weitere Person hinzuziehen um das Außenmaß noch einmal kontrolliert zu prüfen. (Vier Augen sehen mehr als zwei Augen)

Die von Ihnen gemessenen Dichtungsangaben bitte noch einmal mit Ihrer Unterschrift bestätigen, werden durch Werksprüfung die Maßangaben bestätigt, falls Ihre gemessenen Angaben abweichen sollten muß eine wiederholte Messung nach den Vorgabe nochmals von Ihnen kontrolliert gemessen und bestätigt werden. Erst dann können wir für Sie den Rahmen fertigen lassen. Bitte die Bestellung des gewünschten Dichtungsrahmen per PDF zusenden, danach teilen wir Ihnen die Artikelnummer und Namen des gesuchten Kühlschrankrahmens mit.

Im Gastronomiebereich werden öfter die Kühlschrankdichtungrahmen durch massive Beanspruchung in Mitleidenschaft gezogen und müssen daher früher gewechselt werden. Das Gewerbeaufsichtamt ist dann vor Ort und die Gastromonen bekommen dann eine Frist von 2-3 Wochen um eine neuen Kühlschrankrahmen zu beschaffen. Auf Wunsch stellen wir Ihnen eine Bescheinigung aus die Ihnen hilft, beim Gewerbeaufsichtsamt einen Zeitrahmen zu bekommen für die Erneuerung Ihres Kühlschrankdichtungsrahmen.
