Stahlzargendichtung Bibo

Bildfolge von links:

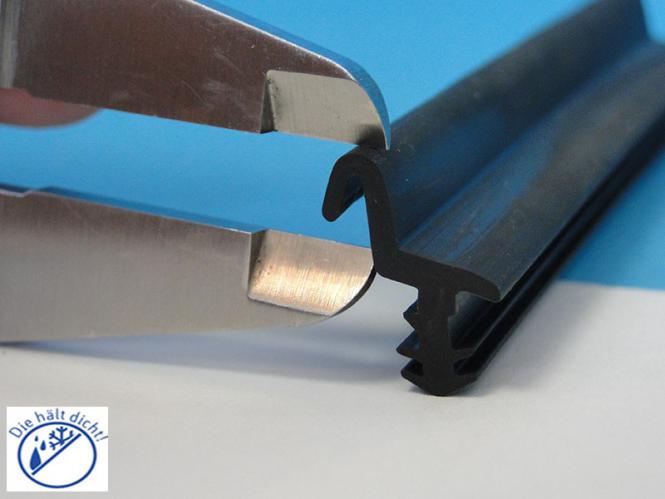

1. Originalprofil
2. Grafik des Originalprofils
3. Datenblatt
So messe ich ein Stahlzargenprofil, siehe Beispielbilder oben
4. Musterbeispiele Stahlzargendichtungen
5. Nur Musterbeispiel: Bemaßung Breite über alles
6. Nur Musterbeispiel: Bemaßung Überbrückung / Hohlkammer oder Lippe
(Es dichtet das vorhandene Luftmaß zwischen Türblatt
und Stahlzarge im geschlossenem Zustand)

Die Profile die wir Ihnen anbieten unterliegen gegenüber Ihrer Originaldichtung in seltenen Fällen Toleranzen. Das heißt Ihre Dichtung kann im Laufe der Zeit geschrumpft, ausgehärtet oder sogar deformiert sein.

Ein allgemeines Datenblatt ist diesem Artikel beigefügt, für ein detailliertes Datenblatt kontaktieren Sie uns.

Bemaßung der Stahlzargendichtung

1. Höhe über alles: 19mm
2. Breite über alles: 13mm
3. Steckbreite: 6mm
4. Lippenhöhe: 8mm


Es existieren im Bereich von Stahlzargen auch Gummifeuerschutzdichtungen, die meistens als T30 Brandschutztürdichtung bezeichnet werden. Diese speziellen Feuerschutzdichtungen sind oft in öffentlichen Gebäuden in den Flurdurchgangstüren verbaut.

Diese Eisen- und Stahlzargen besitzen unterschiedliche Formen von Dichtungsprofilen, sie haben die Aufgabe als Sicherheitsgummi im Falle von Rauch und Brand ein feuerhemmendes Element zu sein.

Man findet diese Brandschutzdichtungen sehr verbreitet in Hörmann Stahlzargen. Es ist ein Unternehmen für fachgerechte Zulassungen in der Brandschutzverordnung.

Wir weisen deshalb darauf hin das bei einer unsachgemäßen Montage die Dichtung an der Tür die Zulassung verliert. Deshalb ist es wichtig bei der Bestellung ein Datenblatt mit anzufordern, für die neue Dichtung.

Wenn die Auflage es erfordert verweisen wir Sie sich mit der Firma Hörmann direkt in Verbindung zu setzen.

Unsere Sanierungsdichtungen besitzen laut Datenblatt eine Hitzebeständigkeit von bis 125°C (short).



Für die Beschaffung der Stahlzargendichtung nutze eine Checkliste immer dann, wenn du denkst das du Sie nicht brauchst.

Falls keine Dichtungen mehr in den Stahlzargen eingeklemmt sind dann kommt die Checkliste zum Einsatz und folgende Angaben notieren:

zu1. Nutbreite der Zarge messen,
zu2. Nuttiefe der Zarge messen,
zu3. das Luftmaß / Spaltmaß zwischen Türblatt und Stahlzarge im geschlossenen Zustand messen,
zu4. ein Foto der Öffnung Rille/ Nut der Stahlzarge machen,
zu5. die Tür ist ohne Dichtung geschlossen, jetzt ein Foto vom Luftspalt (Abstand) vom Türblatt zur Zarge machen.

Diese Angaben können sie uns einmach mailen. Sie haben auch die Möglichkeit Testmuster anzufordern. Aufgrund Ihrer Angaben der Checkliste werden wir dann prüfen welche Testmuster Sie benötigen und Ihnen die Artikelnummer mailen.

Wenn Sie das passende Profil ermittelt haben bekommen Sie diese in 5 Meter Einheiten, mit einer Farbwahl schwarz, weiss und grau.

Für den Einbau bei der Stahlzargendictungen bei Ihnen Zuhause noch einen wichtigen Hinweis:

Das Dichtungsgummi beim EInbau nicht in die Länge ziehen und abschneiden, wenn Sie das tun, zieht sich das Gummi im Laufe der Zeit zusammen. Es entstehen unansehnliche Spalten an den Ecken der Dichtungsschnitte. Also möglichst beim Einbau das Profil von Anfang an etwas nach oben hin staufen oder stopfen. Somit bleiben die Enden des Dichtungsgummi da wo sie hingehören, in den Ecken der Stahlzarge.

Wichtig: Als Hilfsmittel für den Einbau der Zargendichtung aus Moosgummi, ein bißchen Spüli mit Wasser vermischen und die Dichtung einstreichen. Das gleiche machen Sie auch mit der Stahlzarge und die Dichtung lässt sich problemlos in die Nut einstecken.
