Kühlschrankmagnetdichtung Mazana gesteckt Groß Y-SD


Höhe über alles: 21,8 mm, Breite über alles: 19,7 mm, Steckanker Breite: 8,4 mm , wird eIngebaut von IME Profil nicht bestellbar, bitte unsere Anleitung folgen für Ihren Rahmen
ArtNr. 002134
Dieser Artikel steht derzeit nicht zur Verfügung!
0,00 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 5 Tage

  • 002134
ACHTUNG: Profil nicht bestellbar, bitte unsere Anleitung folgen für Ihren Rahmen Bild 1:... mehr
Produktinformationen "Kühlschrankmagnetdichtung Mazana gesteckt Groß Y-SD"
Höhe über alles: 21,8 mm, Breite über alles: 19,7 mm, Steckanker Breite: 8,4 mm , wird eIngebaut von IME Profil nicht bestellbar, bitte unsere Anleitung folgen für Ihren Rahmen ACHTUNG: Profil nicht bestellbar, bitte unsere Anleitung folgen für Ihren Rahmen

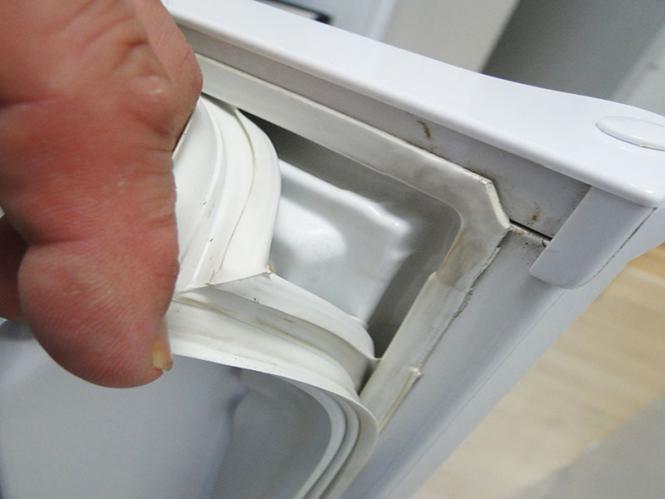

Bild 1: So sehen Sie das Profil im Originalzustand als Beispielmuster

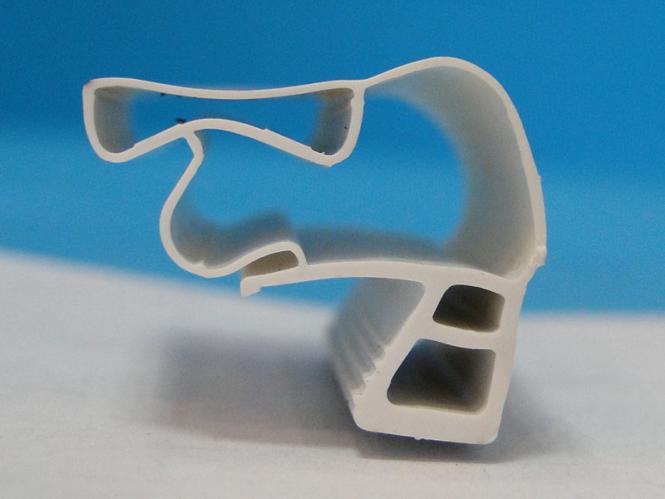

Bild 2: Die Grafik zeigt die Kühlschrankdichtung von der Draufsicht (Geometrie) mit den innenliegenden Magneten der eingebettet in einer Hohlkammer liegt (Schraffiertes Rechteck).

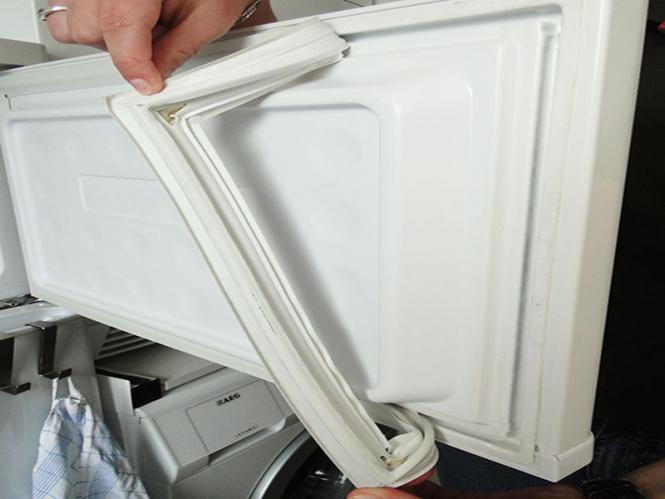

Bild 3: Die gesteckte Kühlschrankdichtung ziehen Sie im Eckbereich vorsichtig herraus um das Steckmaß zu ermitteln.
Bild 4: An beiden Eckenden gleichzeitig die Dichtung herrausziehen um die Steckvorrichtung an der umlaufenden Ankerführung zu messen.
Bild 5: Die Ansicht des Originaldichtungsrahmen wird jetzt gemessen, die kurze und lange Seite des Kühlschrankdichtungsrahmens. Unbedingt beachten das Sie immer zu den aüßeren Eckpunkte des Steckankers mittig messen.
Bild 6: Die Originalkühlschrankdichtung einmal sauber durchschneiden. Den Dichtungsquerschnitt auf ein Stempelkissen drücken, falls keins zur Hand ist, ein Filzstift nehmen um das Profil einzufärben und dann auf unseren Vordruck übertragen.
Bild 7: Der Stempelabdruck ist somit erkennbar falls der Stempelabdruck unklar ist bitte in das Feldern mehere Abdrücke abstempeln.

Hier die Anleitung für Ihren Kühlschrankrahmen: Gesteckt

Bild 1: Um zu überprüfen ob Ihre Kühlschranktür noch vernünftig schließt, sollten Sie einen Öltest durchführen. Sie nehmen ein Tuch und bestreichen dieses mit etwas Öl. Es reicht auch Speiseöl welches meistens jeder im Haushalt an Bevorratung hat. Jetzt nehmen Sie das getränke Tuch und bestreichen den Kühlschrank umlaufend an der Außenkante des Faches.



Bild 2: Nun schließen Sie die Kühlschranktür, nach kurzer Zeit öffnen Sie wieder. Jetzt müsste ein Ölabdruck am Dichtungsrahmen umlaufend zu sehen sein. Wenn das nicht der Fall ist, oder nur teilweise der Ölabdruck erkennbar ist, hat die Dichtung keine Funktion mehr.



Bild 3: Um die Kühlschrankdichtung genau zu messen nehmen Sie einen Zollstock oder Bandmaß um die genauen Außenmaße der steckbaren Dichtung zu ermitteln die von Mitte zu Mitte der Eckbereiche die durch ein Schweißnaht gekennzeichnet sind. Messen Sie jetzt die lange Seite, siehe wie auf dem Foto mit dem Zollstock gemessen.



Bild 4: Von Mitte zu Mitte der Eckbereiche die durch ein Schweißnaht gekennzeichnet sind, messen Sie die kurze Seite, siehe wie auf dem Foto mit dem Zollstock gemessen.



Bild 5: Die Grafik und die Fotoansichten der Kühlschrankdichtungen gibt Ihnen die Möglichkeit zu erkennen wie Sie genau Ihren passenden Rahmen abmessen sollten. Das wichtigste Maß ist das Steckmaß, der Mittelpunkt des Steckankers danach wird der fertige Rahmen geschweißt und das Außenmaß ergibt sich dann das Steckmaß.


So finden Sie Ihren richtigen Rahmen mit einer Beispielberechnung: lange Seite Steckmaß 375mm x kurze Seite Steckmaß 290mm. Ganz Wichtig: immer in Millimeter Angaben messen am besten auch eine weitere Person hinzuziehen um das Steckmaß noch einmal kontrolliert zu prüfen. (Vier Augen sehen mehr als zwei Augen)

Bild 6: Außerdem haben Sie die Möglichkeit Ihren Rahmen sauber druchzuschneiden und den Querschnitt auf ein Stempelkissen zu drücken und danach die Stempelabdrücke auf die vorgesehen Kästchen zu übertragen. Wenn die Stempelabdrücke nicht so gelungen sind bitte ein, zwei weitere Abdrücke machen.





Bild 7: Unsere Beispiele zeigen Ihnen das der Austausch der Kühlschrankdichtung sich lohnt. Die Kühlschrankdichtung einfach abmessen nach unseren Beispielen.




1. Kühlschrankdichtung sauber durchschneiden.
2. Dichtungsquerschnitt auf ein Stempelkissen drücken.
3. oder Dichtungsquerschnitt mit dem Filzstift einfärben.
4. Querschnitt sauber in einen der Kästen abstempeln.



Beispielberechnung: für unseren Kunden: Wichtig alle Maße in Milimeterangaben!
Menge: 1 Rahmen

lange Seite in mm
Steckmaß Mitte
375mm

X
kurze Seite in mm
Steckmaß Mitte
290mm
----------------------------------------------------------------------------------------------------------------------------

Ihr gestecker Kühlschrankdichtungsrahmen:
Stempelabdruck des Profilquerschnittes Ihres Rahmens:..........................


Menge/Anzahl:..................................................

lange Seite in mm......................................
Steckmaß Mitte

X

kurze Seite in mm........................................
Steckmaß Mitte

----------------------------------------------------------------------------------------------------------------------------

Ihr gestecker Kühlschrankdichtungsrahmen:
Stempelabdruck des Profilquerschnittes Ihres Rahmens:..........................


Menge/Anzahl:..................................................

lange Seite in mm......................................
Steckmaß Mitte

X

kurze Seite in mm........................................
Steckmaß Mitte

----------------------------------------------------------------------------------------------------------------------------

Ihr gestecker Kühlschrankdichtungsrahmen:
Stempelabdruck des Profilquerschnittes Ihres Rahmens:..........................


Menge/Anzahl:..................................................

lange Seite in mm......................................
Steckmaß Mitte

X

kurze Seite in mm........................................
Steckmaß Mitte


Ganz Wichtig: immer in Millimeter Angaben messen am besten auch eine weitere Person hinzuziehen um das Steckmaß noch einmal kontrolliert zu prüfen. (Vier Augen sehen mehr als zwei Augen)

Die von Ihnen gemessenen Dichtungsangaben bitte noch einmal mit Ihrer Unterschrift bestätigen, werden durch Werksprüfung die Maßangaben bestätigt, falls Ihre gemessenen Angaben abweichen sollten muß eine wiederholte Messung nach den Vorgabe nochmals von Ihnen kontrolliert gemessen und bestätigt werden. Erst dann können wir für Sie den Rahmen fertigen lassen. Bitte die Bestellung des gewünschten Dichtungsrahmen per PDF zusenden, danach teilen wir Ihnen die Artikelnummer und Namen des gesuchten Kühlschrankrahmens mit.

Im Gastronomiebereich werden öfter die Kühlschrankdichtungrahmen durch massive Beanspruchung in Mitleidenschaft gezogen und müssen daher früher gewechselt werden. Das Gewerbeaufsichtamt ist dann vor Ort und die Gastromonen bekommen dann eine Frist von 2-3 Wochen um eine neuen Kühlschrankrahmen zu beschaffen. Auf Wunsch stellen wir Ihnen eine Bescheinigung aus die Ihnen hilft, beim Gewerbeaufsichtsamt einen Zeitrahmen zu bekommen für die Erneuerung Ihres Kühlschrankdichtungsrahmen.



! HINWEIS: Kühlschrankdichtungsrahmen werden für Sie auf Kundenwunsch speziell angefertigt, fehlgemessene Dichtungsrahmen sind vom Umtausch ausgeschlossen !
